    TD/TH/NE斗式提升機圖紙外形及地腳尺寸匯總
    [發布日期：2016-02-26 09:17:28　瀏覽量：8115 ]

        新鄉市天太振動機械是專業生產、設計提升設備的斗式提升機廠家，應廣大客戶的需求，匯集各斗式提升機型號及斗式提升機圖紙，以供用戶參考使用：

    一、TD斗式提升機外形圖及地基尺寸：

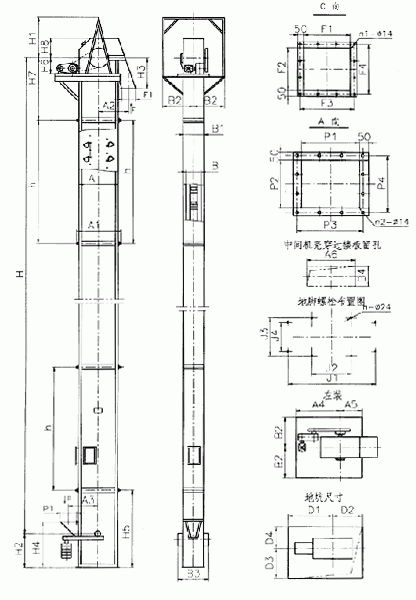

    圖1：TD斗式提升機結構圖

    斗提機型號

    TD100

    TD160

    TD250

    TD315

    TD400

    TD500

    輪廓高度L

    C＋1100

    C＋1363

    C＋1535

    C＋1640

    C＋1790

    C＋1865

    整機結構

    H
    H4
    S

    C-820
    600
    200

    C-930
    700
    250

    C-1250
    800
    250

    C-1245
    850
    250

    C-1500
    950
    250

    C-1700
    900
    250

    料斗

    t
    b

    200
    100

    350/280
    160

    450/360
    250

    500/400
    315

    560/480
    400

    625/500
    500

    地腳孔

    a3
    b3
    n3
    d3

    200
    310
    8
    Φ18

    250
    400
    8
    Φ18

    300
    538
    8
    Φ18

    300
    648
    8
    Φ18

    400
    768
    8
    Φ22

    400
    900
    8
    Φ22

      上、下部機殼及外形輪廓

    H3
    H6
    A2
    A6
    A7
    B2
    B4
    B5

    970
    1210
    692
    776
    1050
    220
    370
    330

    1185
    1500
    985
    996
    1235
    295
    461
    475

    1320
    1800
    1175
    1266
    1600
    394
    596
    610

    1488
    1800
    1200
    1266
    1700
    440
    706
    710

    1500
    2000
    1350
    1558
    1980
    535
    828
    835

    1655
    2300
    1410
    1610
    2200
    605
    980
    1000

    中部機殼

    A4
    A5
    B3

    776
    805
    390

    982
    1021
    525

    1152
    1302
    682

    1254
    1400
    794

    1548
    1580
    920

    1570
    1630
    1040

    卸料口

    H1
    A3
    a1
    a2
    a3
    b1
    b2
    b3
    n1
    d1

    520
    438
    334
    120
    390
    224
    95
    280
    12
    Φ12

    630
    548
    365
    150
    431
    315
    150
    381
    12
    Φ12

    750
    713
    600
    200
    676
    450
    200
    526
    12
    Φ12

    795
    763
    560
    230
    638
    560
    230
    638
    12
    Φ12

    850
    824
    670
    295
    758
    670
    295
    758
    12
    Φ14

    1000
    885
    700
    355
    880
    780
    300
    800
    12
    Φ18


    二、TH斗式提升機外形圖及地基尺寸：

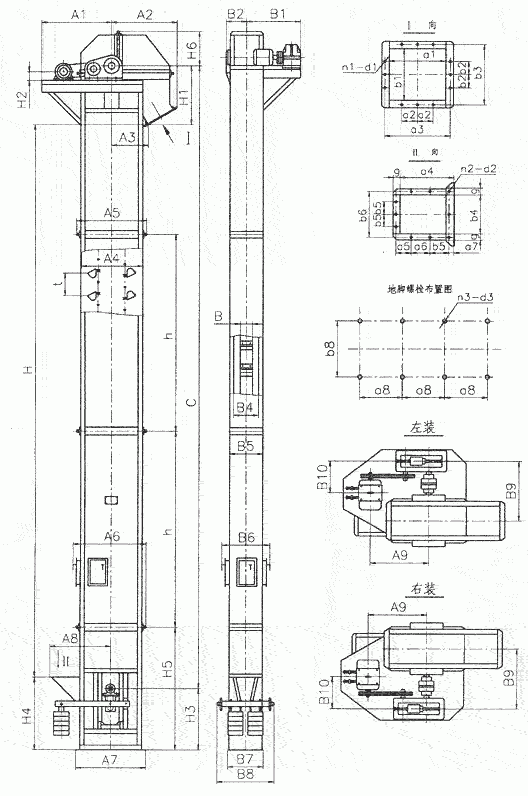

    圖2：TH斗式提升機結構圖

    TH型斗式提升機主要安裝尺寸:

    斗式提升機型號

    整機結構尺寸

    地腳孔尺寸

    上部機殼尺寸

    下部機殼尺寸

    中部機殼尺寸

    L

    H

    H3

    S

    ag

    bg

    n3×d3

    H1

    A2

    B2

    H5

    A7

    A8

    B5

    A4

    A5

    B3

    B4

    TH160
    TH200
    TH250
    TH315
    TH400
    TH500
    TH630

    C＋1300
    C＋1350
    C＋1500
    C＋1600
    C＋1760
    C＋2300
    C＋2300

    C-750
    C-750
    C-850
    C-900
    C-950
    C-940
    C-950

    750
    750
    850
    900
    950
    1060
    1250

    200
    200
    200
    250
    250
    250
    300

    400
    400
    340
    350
    400
    360
    400

    320
    425
    496
    571
    658
    788
    918

    6×Φ18
    6×Φ18
    8×Φ22
    8×Φ22
    8×Φ22
    10×Φ26
    10×Φ26

    900
    900
    1000
    1120
    1250
    1400
    1600

    1000
    1000
    1190
    1267
    1394
    1545
    1706

    295
    340
    376
    443
    518
    579
    644

    1500
    1500
    1800
    1800
    1900
    2000
    2200

    1131
    1131
    1346
    1416
    1566
    1808
    2028

    1330
    1374
    1649
    1825
    2080
    2380
    2720

    497
    506
    598
    695
    793
    910
    1066

    1000
    1000
    1180
    1250
    1400
    1600
    1800

    1105
    1105
    1362
    1396
    1546
    1768
    1968

    280
    255
    400
    475
    560
    670
    800

    385
    460
    532
    621
    706
    838
    968

    三、NE斗式提升機外形圖及地基尺寸：



    圖3：NE斗式提升機結構圖

    NE板鏈斗式提升機外形及基礎安裝尺寸表

    型號

    NE15

    NE30

    NE50

    NE100

    NE150

    NE200

    機殼形式

    I

    I

    I

    I

    I

    II

    上機殼

    H1

    523

    840

    665

    741

    766

    968

    H2

    1342

    2265

    1880

    2000

    1700

    1780

    卸料口

    D1

    900

    955

    1100

    1475

    1300

    1650

    D2

    800

    1000

    1000

    1200

    1200

    1500

    D3

    250

    300

    350

    350

    400

    550

    D4

    300

    350

    400

    500

    650

    650

    d1

    306/3

    356/3

    406/3

    406/3

    456/3

    606/4

    d2

    356/3

    406/3

    456/3

    556/4

    706/5

    706/5

    平臺

    p1

    1000

    602

    777

    803

    1200

    1280

    p2

    104

    104

    104

    130

    130

    144

    p3

    1404

    2403

    1827

    1740

    1740

    1864

    p4

    521

    620

    616

    729

    720

    870

    p5

    1579

    2041

    2236

    2380

    23800

    2730

    p6

    2300

    2500

    2500

    2600

    3300

    4100

    中間機殼

    M1

    1050

    1240

    1240

    1450

    1450

    1750

    M2

    1156

    1340

    1348

    1598

    1582

    1888

    M3

    450

    500

    650

    800

    1060

    1120

    M4

    556

    600

    780

    948

    1196

    1280

    M5

    1250

    1440

    1440

    1680

    1680

    1980

    M6

    650

    700

    850

    1030

    1290

    1350

    喂料口

    R1

    800

    970

    970

    1125

    1075

    1300

    R2

    250

    300

    280

    400

    500

    550

    R3

    250

    300

    300

    400

    600

    560

    R4

    1350

    1650

    1700

    2000

    2050

    2400

    r1

    306/3

    356/3

    336/3

    456/3

    556/4

    620/4

    r2

    306/3

    356/3

    356/3

    456/3

    656/5

    630/4

    下機殼

    B1

    600

    750

    750

    850

    900

    1050

    B2

    2440

    2440

    2500

    2500

    2500

    3000

    B3

    830

    970

    996

    1148

    1632

    2102

    基礎尺寸

    Z1

    1000

    1200

    1200

    1400

    1400

    1670

    Z2

    1400

    1500

    1500

    1700

    1700

    1850

    Z3

    950

    1000

    1100

    1200

    1350

    1350

    Z4

    1300

    1400

    1700

    1900

    2350

    2350

    Z5

    554

    594

    744

    916

    1176

    1250

    Z6

    400/1

    450/1

    550/1

    600/1

    400/1

    800/1

    Z7

    1144

    1334

    1334

    1566

    1566

    1880

    Z8

    500/1

    600/1

    600/1

    700/1

    700/1

    940/2
